工业喷墨设备的机械安装质量，直接决定设备投产后能否长期稳定运行、打印精度能否达到设计指标。作为一项涉及精密机械传动、电子控制和流体输送多模块协同的工程，支架/滑轨固定与喷头定位是机械安装环节中最核心的两道工序。

滑轨固定 + 喷头定位

提示：以下为蓝茵LIONTEC 工业喷墨设备标准安装流程

一、安装前安装基面勘测与清理

确认生产线机架安装位置平整无变形，用水平仪检测基准面水平度，清理机架表面焊渣、毛刺、灰尘，避开输送带电机、滚筒等强震动源位置选定支架点位。

二、支架底座预装与初定位

将主支撑支架放置到预设点位，手动带上所有固定螺栓，不要一次性完全锁死，初步调整支架高度，预留出滑轨小车、喷头、UV 灯的运动安全间隙。

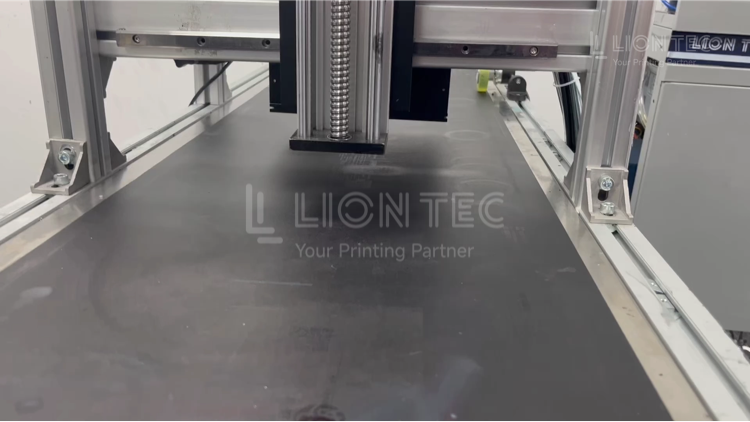

三、滑轨基准安装、平行度校准

1.将基准侧直线滑轨放置在支架横梁基准台阶上。

2.使用水平仪、百分表检测滑轨水平度与直线度。

3.以基准滑轨为参照，调整从动侧滑轨，保证两条滑轨之间平行。

4.对角分次锁紧滑轨固定螺丝，按设备说明书推荐扭矩紧固，加装减震垫圈。

5.手动来回推动滑块小车全程滑行，滑行过程无卡顿、无忽紧忽松阻力即为合格。

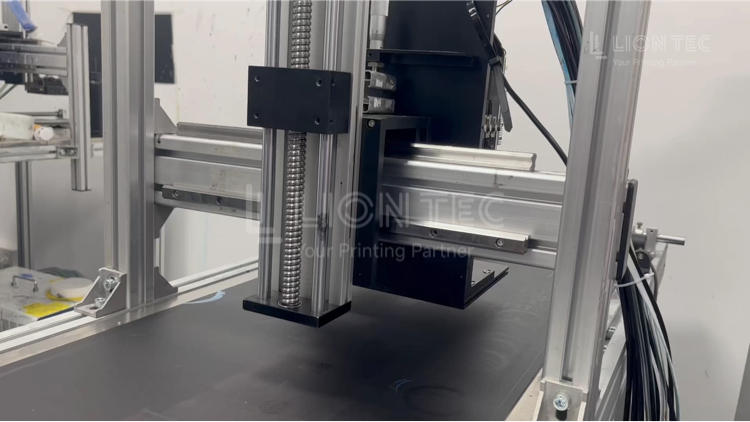

四、喷头模组上车，机械粗定位

将喷头固定块安装至滑轨小车滑块，带上喷头锁紧螺丝，按照产线流向，粗调喷头 X(左右)、Y(前后)、Z(高度)三维位置，喷头喷嘴朝向输送面，喷嘴与输送面保持垂直。

五、喷头精准定位微调

1.Z 轴高度：调整喷头与基材打印距离，UV 工业喷墨默认推荐 10‑15mm。

2.X‑Y 水平方向：对齐打印区域基准线。

3.角度校验：使用直角尺确认喷头无左右倾斜。

4.喷头锁紧：全部位置确认到位后，依次锁紧喷头固定块螺栓。

六、空载震动复核测试

开启生产线空载运行 30 分钟，让支架、滑轨承受产线正常震动，停机复查支架螺丝扭矩、滑轨平行度、喷头位置有没有发生偏移，出现偏移需要重新加固。

七、试喷打印 + 软件二次校准

放上标准测试基材进行试喷，对比打印图案位置，微小偏差可在喷墨控制系统内做 X/Y 偏移补偿，完成喷头最终定位闭环验收。

规范安装的优势

1.喷印精度长期稳定，降低位置漂移故障。

牢固的支架滑轨底座可消减产线震动带来的机械位移，喷头定位精度可长期维持在 ±0.1‑0.3mm 区间，大批量连续生产过程中，标识图案、追溯条码不会出现逐步偏移，减少废品率。

2.延长喷头与滑轨配件使用寿命。

滑轨安装平行度达标、喷头受力均匀，小车来回移动阻力均衡，滑块磨损速度下降;喷头无长期应力拉扯，减少喷嘴受力变形、漏墨风险，降低后期维保频次。

3.产线兼容性更强，切换产品调试效率提升。

标准化的支架‑喷头定位基准建立完成后，后续更换打印产品、调整喷印内容时，只需要微调参数，不需要重新大范围拆解机械结构，换产调试时间大幅缩短。

4.规避后期疑难故障排查成本。

把机械精度问题在安装阶段解决，后期出现喷印错位时，可直接排除硬件安装因素，快速锁定编码器、光电信号、软件同步等方向，大幅缩减故障排查时长。

结语

如需了解更多工业喷墨设备安装与调试技术细节，欢迎联系蓝茵 LIONTEC 技术团队。
