设备性能能否充分发挥，很大程度上取决于电气连接是否规范、信号同步设置是否精准，电气连接与信号同步是UV喷码机稳定运行的两大基石——前者解决“怎么接”的问题，后者解决“怎么喷得准”的问题。

喷码机电气连接与信号同步

一、前期工况勘测与配件核对

1.记录产线参数：产线最大运行速度、辊筒直径、产品间距、现有产线控制系统(有无 PLC)。

2.核对配件：UV 喷码主机、喷头模组、UV 固化灯、光电传感器 / 编码器、双层屏蔽信号线、接地线缆。确认传感器输出类型 NPN/PNP，与喷码机 IO 端口规格保持一致。

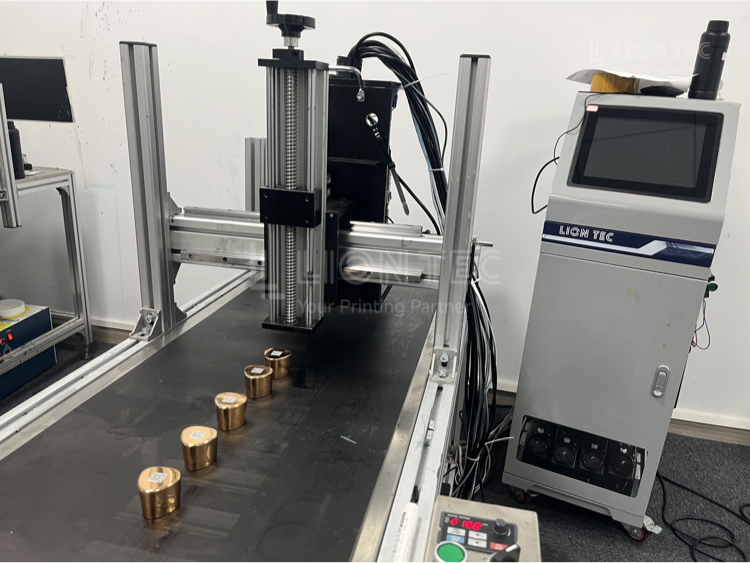

二、整机供电回路与保护接地接线

1.将喷码主机、UV 固化单元分别接入稳定工业电源，电压符合设备铭牌要求，避免和大功率电机共用同一回路。

2.设备外壳单独做保护接地，禁止和变频器、焊机接地共用接地排，消除电压差带来的干扰。

3.喷头模组使用原厂专用排线连接主机，插头锁紧，避免产线振动导致接触不良。

三、外部触发器件 IO 电气接线

1.光电传感器：电源线接 24V 电源，信号输出线接入喷码机 IN 触发端口。

2.编码器：A/B 相脉冲信号使用屏蔽线缆接入主机编码器接口，屏蔽层单端接地;编码器机械安装在主动辊，保证传动轮无打滑。

3.如果对接产线 PLC：将 PLC 启停信号、故障反馈信号分别接入喷码机 IO 输入输出端子，完成双向信号链路搭建。

4.布线要求：信号线缆远离电机、变频器动力电缆，不要和动力线同线槽走线，降低电磁干扰。

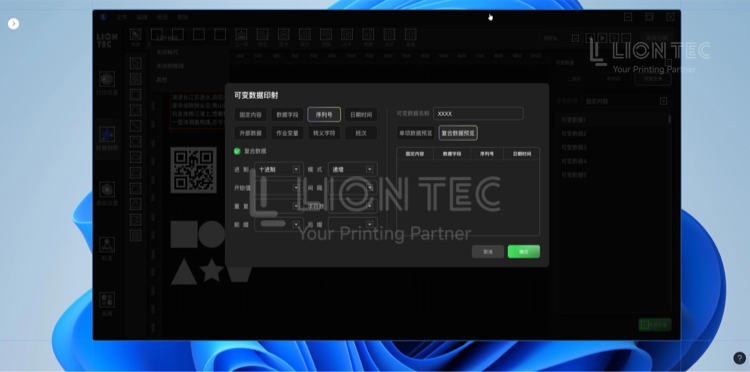

四、软件端基础同步参数配置

1.登录喷码系统，新建喷印模板，设置好喷印内容、分辨率。

2.根据外接硬件选择触发模式，外接光电传感器选择（光电触发），搭配编码器产线选择（编码器 + 光电触发）模式。

3.输入编码器辊筒周长，执行脉冲校准，让设备换算产线真实移动距离。

4.设置信号边沿模式(上升沿 / 下降沿)，开启信号消抖，过滤车间环境带来的杂波误触发。

五、试机调试，优化喷印同步参数

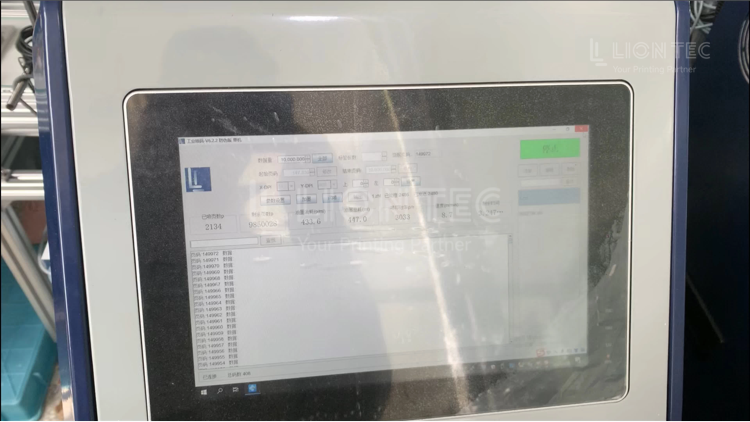

1.空载运行产线，观察系统界面，确认可以正常读取编码器脉冲、光电触发信号，无信号丢失。

2.放入实际生产样品，微调喷印触发延迟参数，把喷印标识调整到产品目标位置。

3.分别使用低速、额定高速交替跑产线，观察喷印位置稳定性，出现偏移就微调运动补偿参数。

4.连续跑 20‑50 个样品，确认喷印位置偏差稳定在工艺允许范围，二维码、条码识别率达标。

六、锁紧线路，保存参数，归档记录

1.全部调试合格后，紧固接线端子，线缆做固定防护，避免产线拉扯磨损。

2.将整套同步参数保存为产品配置文件，换线可以直接调用，记录接线方式与参数，方便后续维护排查故障。

链接与同步的核心优势

1.降低不良品损耗

信号同步调试到位，大幅减少喷印偏移、漏喷、重喷、二维码识别失败等不良，减少返工报废，尤其 UDI 医疗器械、一物一码溯源产线。

2.适配产线变速生产

生产线提速、降速、启停过程中，喷印位置保持稳定，无需人工反复修改喷码参数，适配多规格产品换线生产。

3.保护设备电控部件寿命

规范的电气接线、接地、屏蔽布线，减少浪涌电压、电磁干扰对喷码板卡、喷头的冲击，降低无规律报错、主板损坏概率，延长整机使用寿命。

4.打通自动化闭环生产

正确 IO 电气对接之后，喷码机可以和产线 PLC 互通启停、故障报警信号，对接 MES 系统接收可变喷印数据，实现全自动无人干预在线赋码，融入工厂自动化体系。

结语

UV喷码机的电气连接与信号同步设置，看似是设备安装调试中的基础环节，实则是决定喷印精度、设备稳定性和产线效率的关键所在。规范的电气连接为信号传输提供可靠的物理通道，精准的信号同步设置则为喷印精度提供算法保障。
